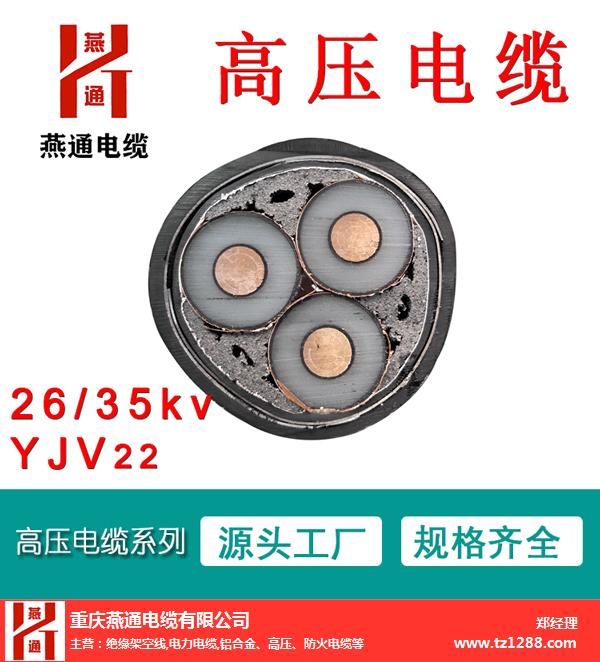

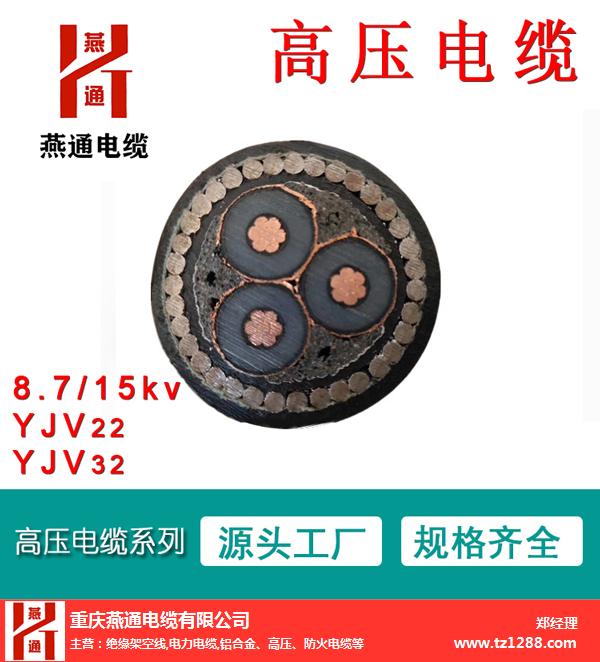

电力电缆的基本结构

① 作用是用来传输电能，常用材料为铜、铝。

② 截面积（计量单位平方毫米）：为了便于制造和使用电缆的截面采取标准系列规格，我国的规定是：2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、2000、2500等。

③ 线芯结构：采取多根细丝绞合成束，之后经过模具进行压紧，使紧压系数从0.73提高到0.9以上，有利于进行压接连接。

④ 电缆导体电阻：导体本身具有电阻，通过电流时会发热，其温升数值是限制电缆载流量的关键因素。我们希望导体的电阻越小越好。

电力电缆?按安装位置电缆接头分类

按安装位置电缆接头分类

    1、电缆终端头：终端头的作用是装配到电缆线路的首末端，用以完成与其他电气设备连接的装置；细分有户外终端头、户内终端头、肘型终端头、GIS终端头、变压器终端头；

    2 、电缆中间接头：中间接头的作用是电缆与电缆之间相互连接的一种装置。细分有直通式接头、绝缘接头、分支接头、异形接头。

电缆终端按技术工艺分类

1、长沙头：用于油浸纸铅包电缆户外终端。

2、热缩终端：工艺较简单，价格低，环境、人员影响相对小 ，密封不良，抱紧力差。

3、冷缩终端：使用硅橡胶，弹性好，抱紧力密封好，一体化生产，容易保证安装质量，现场安装方便，相比价格高。

4、硅橡胶预制终端：结构与冷缩终端相似，没有在工厂预扩张，安装尺寸要求严格，抱紧力密封不稳定，相比价格适中。

5、瓷套式终端：工艺成熟，对环境、人员要求高，笨重。

6、干式终端：终端内不需要充绝缘油的产品。

电力电缆绝缘理论基础

什么是放电?

    在两个有电位差的导体之间，当绝缘材料性能下降，两个导体间产生了电子能量的迁移，比如高压火线与地线间的打火就是放电，完全的放电是放电的瞬时在两个电极间形成了完整的电弧通道。

放电的特殊情况—局部放电

    情况之一：在两个导体之间有绝缘，当绝缘材料内部有缺陷，如杂质、空隙等，会造成绝缘内部电场歧变，引起在绝缘内部产生脉冲放电。

    情况之二：外部放电产生电晕也是局部放电的一种，在高电位与接地之间有空气绝缘，当导体周围的电场在某一点特别集中时，如导线毛刺，引起在空气中产生脉冲放电，且没有形成对地短路，形成电晕。

局部放电的特征

    局部放电也具有放电的基本特征，即有电子能量的迁移，由于放电能量较小，又有绝缘材料的阻挡，在两个电极间不一定形成完整的电弧通道，此类通道一旦出现就会加剧局部放电，直到形成两极贯通，就会发生短路放电故障。
